AS400 Card - V series
Tõsta oma süsteemi jõudlust tipptasemel AS400-kaardiga - V-seeria! Suure tõhususe ja töökindluse tagamiseks loodud V-seeria on teie parim lahendus töökoormuse juhtimise optimeerimiseks ja süsteemi võimekuse suurendamiseks.
Toote omadused:
AS400 sidekaart pakub kontaktsulgureid UPSi kaugseireks. Erinevate rakendusnõuete täitmiseks on AS400-kaardil võimalik valida kuivkontakti signaali olekut (aktiivne sulgemine või aktiivne avamine) hüppaja seadistamise abil. Allpool on loetletud sobivad rakendused:
- IBM server, personaalarvutid ja tööjaamad, seadmed
- Automaatselt juhitavad tööstusseadmed ja kommunikatsioonirakendused.
Taotluse loetelu:
- Kõikidele ORVALDI seadmetele, mis on varustatud IntelligentSlotiga.
„KÕRGE KVALITEEDIGA“ VALIK:
ORVALDI vahetab, parandab või hüvitab vastavalt kindlustustingimustele ORVALDI tooted ja/või ühendatud seadmed, kui need on kahjustatud elektrilöögi tagajärjel. Maksimaalne hüvitatav kogusumma on 5000 eurot (viis tuhat eurot).
Miks valida AS400 kaart - V-seeria?
AS400 II releekaart on ideaalne lahendus automatiseerimiseks, mis võimaldab UPS-süsteemide kaugseiret ja -juhtimist. Varustatud olekuteadete, veahäirete ja võrguhaldusprotokollide integreerimisega, sobib see suurepäraselt tööstus- ja automatiseeritud keskkondadesse. Kaart võimaldab UPSi toimingute lihtsat kohandamist vastavalt konkreetsetele automatiseerimisvajadustele, tagades ohutuse ja töö järjepidevuse.
9-PIN |

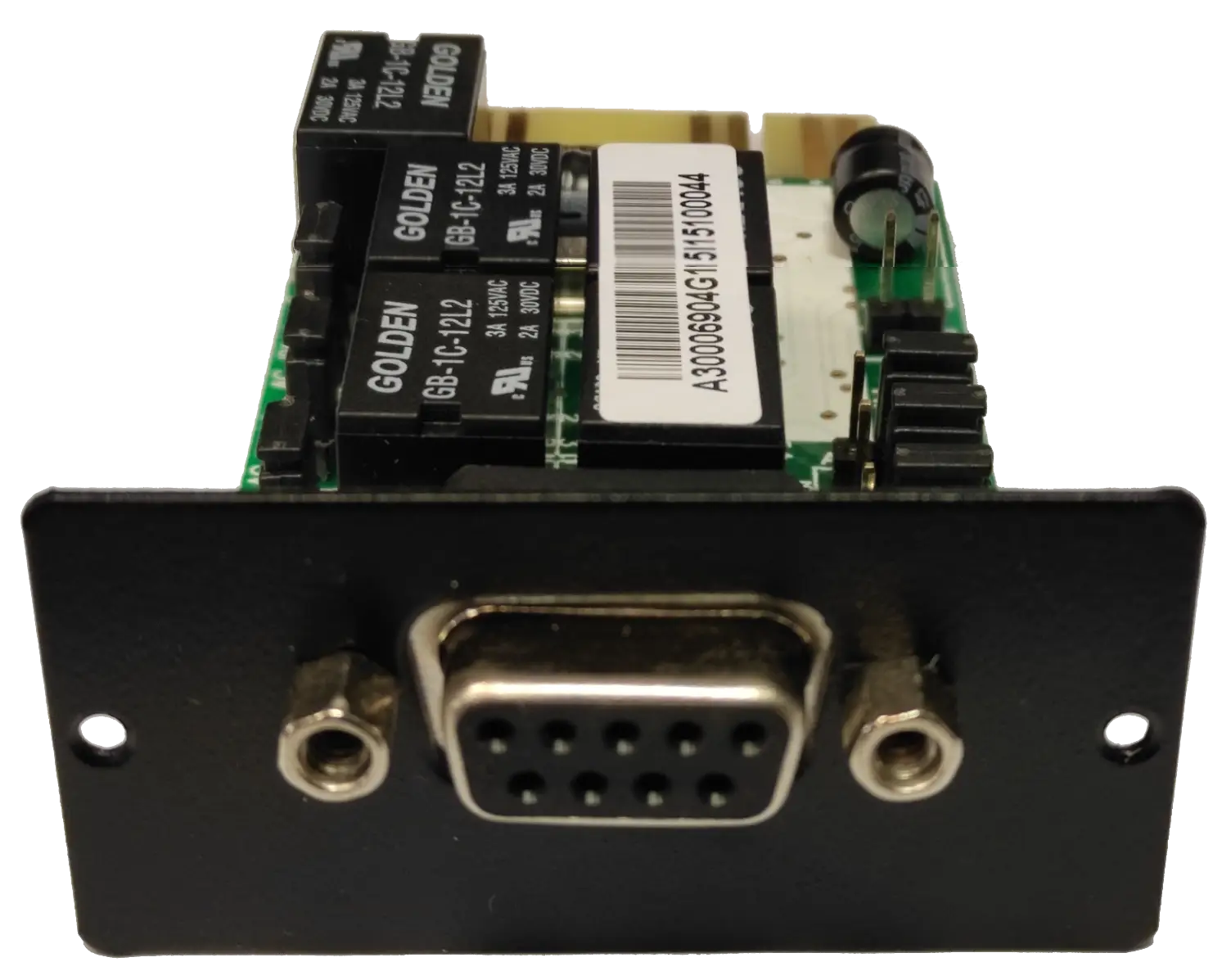

DB9 |
 |
 |
Pin määramine
| Klemmi määrang | Funktsioon | Sisend/Väljund |
|---|---|---|
| Klemm 1 | UPS-i rike | Väljund |
| Klemm 2 | UPS-i helialarm | Väljund |
| Klemm 3 | GND (ühine klemm klemmiga 4) | Toite maa |
| Klemm 4 | Kaugväljalülitus | Sisend |
| Klemm 5 | Releede ühine klemm | Toide |
| Klemm 6 | Ümbersõit aktiivne | Väljund |
| Klemm 7 | Madal aku tase | Väljund |
| Klemm 8 | UPS töötab | Väljund |
| Klemm 9 | Toitevõrgu rike | Väljund |
Funktsiooni kirjeldus
| VA toite olek | AO olek | Põhjus |
|---|---|---|
| Klemm 1 & Klemm 5 ühendatud | Klemm 1 & Klemm 5 lahutatud | UPS-i sisemine rike |
| Klemm 2 & Klemm 5 ühendatud | Klemm 2 & Klemm 5 lahutatud | UPS-i rike, toitevõrgu rike, aku tühi, ümbersõit aktiivne |
| Klemm 6 & Klemm 5 ühendatud | Klemm 6 & Klemm 5 lahutatud | Ümbersõit aktiivne |
| Klemm 7 & Klemm 5 ühendatud | Klemm 7 & Klemm 5 lahutatud | Aku pinge on madal |
| Klemm 8 & Klemm 5 ühendatud | Klemm 8 & Klemm 5 lahutatud | UPS töötab inverterrežiimis |
| Klemm 9 & Klemm 5 ühendatud | Klemm 9 & Klemm 5 lahutatud | Toitevõrgu rike |
