seeria: Inverter päikesesüsteemide jaoks

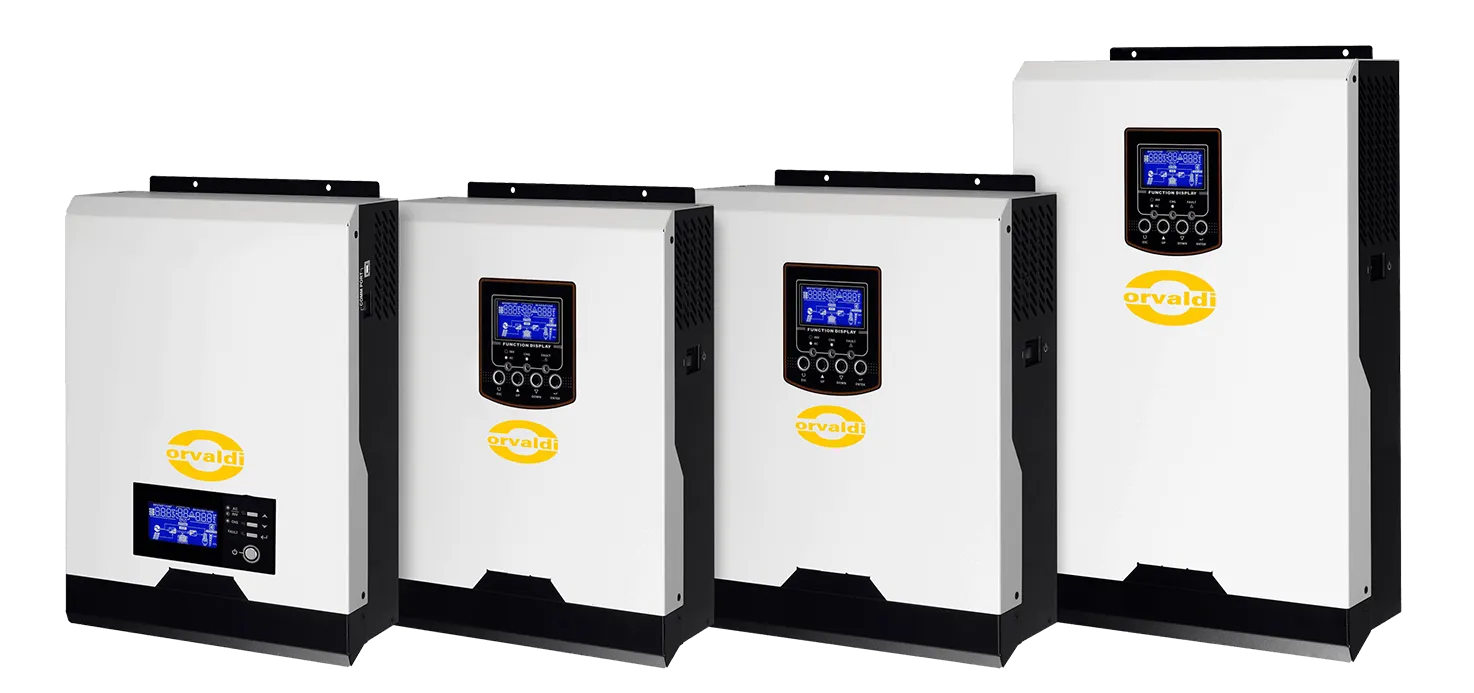

ORVALDI Solar OffGrid
Hybrid inverter with battery
_webp.webp)
Toote omadused:
- Pakub puhast ja stabiilset energiat, mis sobib tundlikele elektroonikaseadmetele.
- Mitmekülgne akude ühilduvus - Toetab AGM, FLD (Flooded Lead-Acid) ja kasutaja määratud aku seadistusi, võimaldades kohandamist erinevatele akutüüpidele.
- Intelligentne LCD-ekraan - Multifunktsionaalne LCD-ekraan reaalajas jälgimiseks ja töörežiimide, sealhulgas sisend-/väljundpinge, aku oleku ja laadimisparameetrite hõlpsaks konfigureerimiseks.
- Prioriteetsete energiaallikate konfigureerimine - Võimaldab valida režiimide Solar First, Utility First, Solar and Utility ja Only Solar vahel, optimeerides energiaallikate kasutamist vastavalt kasutaja eelistustele ja keskkonnatingimustele.
- Integreeritud päikeselaadija - ühildub nii PWM- kui ka MPPT-laadijatega, tagades päikesepaneelide tõhusa energiamuundamise.
- Kommunikatsioonipordid (USB/RS-232) - hõlbustab lihtsat jälgimist ja juhtimist arvutiühenduse kaudu, parandades kasutajakogemust ja süsteemi haldamist.
Rakenduste loetelu:
- Kodu varutoite
- Väikeettevõtete ja kontorite kasutamine
- Taastuvenergiasüsteemid
- Kaug- ja võrguväline toide
- Tööstusseadmete tugi
- Eluautod ja paadid
- Hädaolukorra toide
- Ehitusplatsi toide
- Telekommunikatsioon
- Põllumajanduslik kasutamine
DOWNLOAD:
ORVALDI KS1-3K+
Product manualORVALDI MKS5K easy / MKS5K+
ORVALDI MVII5K
„KÕRGE KVALITEEDIGA“ VALIK:
ORVALDI asendab, parandab või hüvitab vastavalt kindlustustingimustele ORVALDI tooted ja/või ühendatud seadmed, kui need on kahjustatud elektrilöögi tagajärjel. Maksimaalne hüvitatav kogusumma on 5000 eurot (viis tuhat eurot).
PWM kontroller

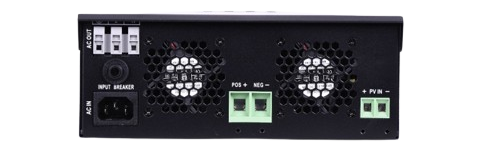

ORVALDI KS1K+ |

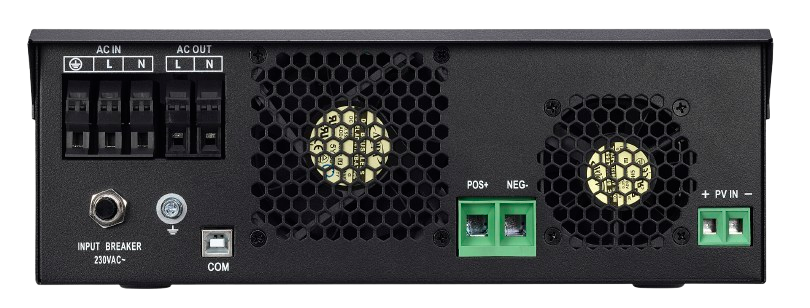

ORVALDI KS3K+ |
 |
 |
 |
 |
MPPT kontroller
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Peamised erinevused
ORVALDI OFF-GRID SOLAR seeria pakub mitmekülgset valikut erineva võimsusega mudeleid, mis on kohandatud erinevatele energiavajadustele. Iga mudel on varustatud erinevate PV-regulaatoritega, mis tagavad päikeseenergia juhtimise maksimaalse tõhususe. Olenemata sellest, kas vajate PWM-regulaatoriga süsteemi või keerukamat MPPT-regulaatorit, ORVALDI on teid katnud, sest PV-regulaatori võimsus vastab seadme võimsusele. Alates kompaktsetest 1000 VA süsteemidest 600 W PV-toega kuni tugevamate 5000 VA seadmeteni kuni 4000 W PV-võimsusega, pakub ORVALDI täiuslikku lahendust nii väikestele kui ka suurtele rakendustele.
| Mudel | Seadme koguvõimsus | Päikesepaneelide võimsus | Päikesepaneelide pinge | DC aku pinge |
| ORVALDI KS1K+ | 1000 VA 1000 W |
600 W | 15–18 VDC (PWM) |
12 VDC |
| ORVALDI KS3K+ | 3000 VA 3000 W |
1800 W | 30–32 VDC (PWM) |
24 VDC |
| ORVALDI MKS5K easy | 5000 VA 5000 W |
3000 W | 60–115 VDC (MPPT) |
48 VDC |
| ORVALDI MKS5K+ | 5000 VA 5000 W |
4000 W | 60–115 VDC (MPPT) |
48 VDC |
| ORVALDI MVII5K | 5000 VA 5000 W |
4000 W | 120–450 VDC (MPPT) |
48 VDC |
Paralleelne töövõime* (ainult ORVALDI MKS5K+)
.png)

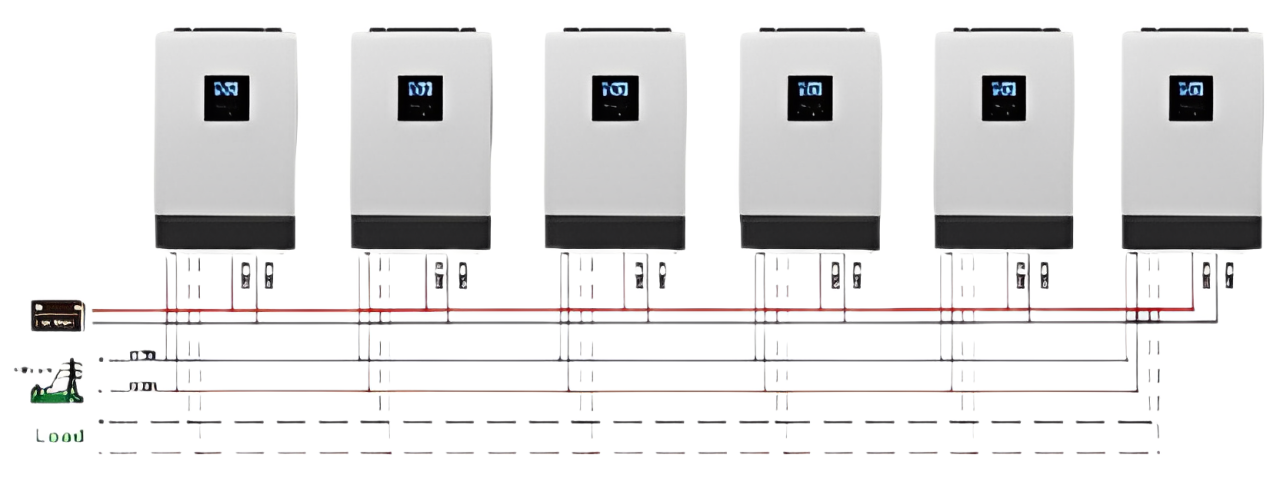

Ühefaasiline paralleelsüsteem
Ühefaasilises konfiguratsioonis saab paralleelselt ühendada kuni neli inverterit. Selline seadistus suurendab kogu väljundvõimsust, mistõttu on see ideaalne lahendus, kui mitme seadme toetamiseks on vaja suuremat võimsust. See on ideaalne valik kasutajatele, kes vajavad skaleeritavat süsteemi, mis võib kasvada koos nende kasvava energiavajadusega.
Kolmefaasiline süsteem
ORVALDI invertereid saab konfigureerida ka kolmefaasilises süsteemis töötamiseks, võimaldades erinevate koormuste toitmist igas faasis. Lisaks saab igale faasile määrata erineva arvu invertereid - näiteks kolm inverterit L1-le, kaks L2-le ja üks L3-le. Selline konfiguratsioon võimaldab optimaalset energia jaotamist ja kohandab süsteemi vastavalt konkreetsetele energiavajadustele igas faasis. peamised erinevused
Muutuva võimsuse jaotusega kolmefaasilise süsteemi eelised
Oluline eelis on võimalus jaotada võimsust paindlikult eri faaside vahel. See võimaldab kohandada toiteallikat vastavalt tegelikele koormusnõuetele konkreetses keskkonnas, vältides tasakaalustamata faasikoormusega seotud probleeme. Selline paindlikkus maksimeerib olemasolevate energiaressursside kasutamist ja tagab süsteemi stabiilsuse, isegi kui energiavajadus on eri faaside vahel erinev.
Laadija ja väljundallika prioriteedid
ORVALDI inverterites õige laadimis- ja väljundallika prioriteedi valimine võimaldab kasutajatel optimeerida energiatõhusust, kulude kokkuhoidu ja usaldusväärsust vastavalt oma konkreetsetele vajadustele. Iga režiim pakub erinevaid eeliseid, mis vastavad erinevatele eelistustele ja süsteemi seadistustele.
Solar First Prioriteedi (SBU)
- Kuidas see toimib: See režiim seab prioriteediks akude laadimise päikesepaneelidest. Võrku kasutatakse ainult siis, kui päikeseenergiast ei piisa, tagades taastuvenergia maksimaalse kasutamise.
- Eelised: See on ideaalne säästmise ja jätkusuutlikkuse maksimeerimiseks, vähendab sõltuvust traditsioonilistest energiaallikatest ja alandab elektriarveid. See on suurepärane võimalus vähendada oma süsinikujalajälge.
- Kellele see on mõeldud: Ideaalselt sobib hästi toimivate päikesesüsteemidega üksikisikutele ja ettevõtetele, kes soovivad täielikult kasutada päikeseenergiat ja seada taastuvenergia prioriteediks.
Esimene prioriteet (USB)
- Kuidas see toimib: Selles režiimis on võrk peamine allikas akude laadimiseks. Päikeseenergia on sekundaarne, mis tagab, et teie süsteem on usaldusväärne ka ebasoodsate ilmastikuolude korral.
- Eelised: Tagab pideva energiavarustuse, seades esikohale võrguelektri, kui päikeseenergia on piiratud. See tagab stabiilse energiavarustuse ja katkematu töö.
- Kellele see on mõeldud: Parim kasutajatele piirkondades, kus päikeseenergiale on vähem juurdepääs või neile, kes seavad prioriteediks usaldusväärsuse ja vajavad stabiilset, ööpäevaringset energiat.
Päikese- ja kommunaalteenused (SUB)
- Kuidas see toimib: See tasakaalustatud lähenemisviis laeb akusid, kasutades samaaegselt nii päikeseenergiat kui ka võrku. Selline kahest allikast laadimine tagab akude kiirema laadimise ja energiatõhususe.
- Eelised: Päikese- ja võrguenergia kombinatsioon võimaldab paindlikult optimeerida laadimise kiirust ja energiakasutust, suurendades nii usaldusväärsust kui ka kulutasuvust.
- Kellele see on mõeldud: Sobib neile, kes otsivad kiireimat aku laadimisaega, saades samal ajal kasu taastuvenergia kokkuhoiust.
Ainult päikeseenergia
- Kuidas see toimib: See režiim tugineb akude laadimiseks üksnes päikeseenergiale, kusjuures võrk on minimaalselt kaasatud.
- Eelised: Kasutajad saavad täielikult päikeseenergiat kasutades saavutada energiaautonoomia ja vähendada oluliselt sõltuvust elektrivõrgust, mis toob kaasa väiksemad energiakulud.
- Kellele see sobib: Ideaalne kasutajatele, kes soovivad saavutada täielikku energiasõltumatust ja soovivad vähendada võrgukasutust nii palju kui võimalik.
Aku tüüp
Aku tüüp: Kohandatud vastavalt teie vajadustele
- AGM (vaikimisi): See akutüüp on ideaalne kasutajatele, kes otsivad hooldusvaba, vastupidavat ja pika elueaga lahendust. AGM-akud pakuvad suurt tõhusust madalate hoolduskuludega.
FLD (Flooded Lead-Acid): FLD-akud on traditsioonilised pliiakud, millel on vedel elektrolüüt. Neid iseloomustavad madalamad algsed kulud ja neid kasutatakse laialdaselt erinevates rakendustes. See on suurepärane valik neile, kes vajavad tõestatud ja kuluefektiivset lahendust, kuid on valmis tegema regulaarseid hooldustöid, nagu näiteks destilleeritud veega täiendamine.
Kasutaja määratud: Edasijõudnumatele kasutajatele, kes soovivad täielikku kontrolli oma süsteemi üle, võimaldab kasutaja määratud võimalus laadimispinge ja alalisvoolu katkestuskünnise täpset reguleerimist. See valik on ideaalne spetsiaalsete akutüüpide, näiteks liitium-ioonakude jaoks kohandatud seadistuste jaoks.
TEHNILISED ANDMED:
| Spetsifikatsioon | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K lihtne | ORVALDI MKS5K+ |
ORVALDI MVII5K |
| Võrgurežiimi spetsifikatsioonid | |||||
| Sisendsignaali kuju | Siinuslaine | Siinuslaine (võrk või generaator) | Siinuslaine | ||
| Nominaalne sisendpinge | 230 Vac | ||||
| Akurežiimi sisendpinge tase (madal/kõrge)* | <170Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V |
<170 Vac±7 V (UPS) |
|
| Võrgurežiimi naasmise pingetase (madal/kõrge)* | ≧180Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V |
≧ 180 Vac ± 7 V (UPS) |
|
| Maksimaalne sisendpinge | 300V AC | ||||
| Nominaalne sisendsagedus | 50 Hz / 60 Hz (automaatne) | ||||
| Akurežiimi sagedustase (madal/kõrge)* | <40±1Hz | <40±1Hz / ≧65±1Hz | <40±1Hz / ≧65±1Hz | ≧280Vac±7V | |
| Võrgurežiimi naasmise sagedustase (madal/kõrge)* | ≧42±1Hz | ≧42±1Hz / <63±1Hz | ≧42±1Hz / <63±1Hz | <270Vac±7V | |
| Lühise kaitse | Kaitse | ||||
| Tõhusus | >95% (takistuskoormus, täielikult laetud akud) | ||||
| Vahetusaeg | 10ms tüüpiline | ||||
| Akurežiimi spetsifikatsioonid | |||||
| Väljundvõimsus | 1KVA/1KW | 3KVA/3KW | 5KVA/5KW | ||
| Väljundpinge kuju | Puhas siinuslaine | ||||
| Väljundpinge väärtus | 230 Vac±5% | ||||
| Väljundsagedus | 50 Hz | ||||
| Tõhusus akurežiimis | 90% | 93% | |||
| Ülekoormuskaitse | 5s ≥150% Pmax; 10s 110% ~ 150% Pmax | ||||
| DC vooluahela pinge | 12Vdc | 24Vdc | 48Vdc | ||
| Minimaalne alalisvoolu pinge külmkäivitamiseks | 11,5 Vdc | 23,0 Vdc | 46,0 Vdc | ||
| Madal aku pinge (koormus < 20%) | 11,0 Vdc | 22,0 Vdc | 44,0 Vdc | ||
| Madal aku pinge (20% ≤ koormus < 50%) | 10,7 Vdc | 21,4 Vdc | 42,8 Vdc | ||
| Madal aku pinge (koormus ≥ 50%) | 10,1 Vdc | 20,2 Vdc | 40,4 Vdc | ||
| Madalpingealarm (koormus < 20%) | 11,5 Vdc | 23,0 Vdc | 46,0 Vdc | ||
| Madala pinge häire (20% ≤ koormus < 50%) | 11,2 Vdc | 22,4 Vdc | 44,8 Vdc | ||
| Madalpingealarm (koormus ≥ 50%) | 10,6 Vdc | 21,2 Vdc | 42,4 Vdc | ||
| Väljalülituspinge (koormus < 20%) | 10,5 Vdc | 21,0 Vdc | 42,0 Vdc | ||
| Väljalülituspinge (20% ≤ koormus < 50%) | 10,2 Vdc | 20,4 Vdc | 40,8 Vdc | ||
| Väljalülituspinge (koormus ≥ 50%) | 9,6 Vdc | 19,2 Vdc | 38,4 Vdc | ||
| Kõrge akupinge alarm | 14Vdc | 29Vdc | 58Vdc | ||
| Ülemine laadija väljalülituspinge | 16Vdc | 33Vdc | 60Vdc | ||
| Energiatarve (isekasutus) | <15W | <20W | <20W | ||
| Energiatarve (energiasäästurežiim) | <5W | <10W | <10W | ||
| Laadija spetsifikatsioonid | |||||
| Laadimisalgoritm | 3-astmeline | ||||
| Maksimaalne laadimisvool (võrgurežiim) | 10/20A | 10/25A (VI/P=230Vac) | 20/30A (VI/P=230Vac) | ||
| Ujuvlaadimise pinge | 13,5 Vdc | 27Vdc | 54Vdc | ||
| Maksimaalne laadimisvool (päikeserežiim) | 50A | 60A (3kW) | |||
| Alalisvooluahela pinge (päikeseenergia) | 12Vdc | 24Vdc | 48Vdc | ||
| Maksimaalne päikesepaneeli pinge | 55Vdc | 80Vdc | 145Vdc | 500Vdc | |
| Energiatarve (ooterežiim) | 1W | 2W | |||
